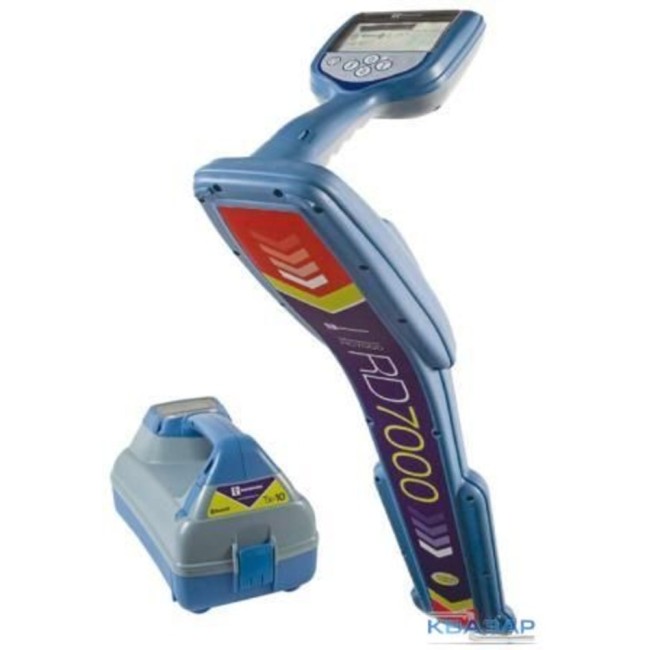

Трассоискатель RD 7000PL+

Описание

Трассоискатель RD7000+ предоставляет быструю, точную, надежную и воспроизводимую информацию о местонахождении любых типов подземных коммуникаций. Локализация отдельных трубопроводов и кабелей в больших подземных сетях становится все более сложной. Эффекты искажения сигнала, обусловленные различными типами почвы и близостью других проводников, приводят к тому, что работа оператора становиться более трудной и отнимающей много времени. В этих условиях наиболее важными требованиями к локатору являются легкость использования, точность и надежность.

Локатор RD7000+ удовлетворяет всем этим требованиям благодаря ряду инновационных характеристик, которые и обеспечивают точность, надежность и повторяемость измерений. Новые локаторы серии RD7000+ является усовершенствованными преемниками семейств локаторов RD4000 и RD7000, ставшими промышленным стандартом. Данный локатор демонстрирует превосходные

Характеристики:

при наличии сильных электромагнитных помех. Эргономика Локатор RD7000+ сконструирован с учетом эргономики, чтобы получить легкий, энергоэффективный и высоко сбалансированный инструмент.

При весе всего лишь 1,9 кг, прибор удобен для использования в течение длительных периодов времени, а тип защиты от воздействия окружающей среды IP54 означает, что он может работать практически при любых окружающих условиях. Как локатор, так и генератор имеют высококонтрастные ЖК-дисплеи с подсветкой, которые обеспечивают пользователю четкое отображение информации при любых условиях освещения. Интуитивно-понятный и быстродействующий интерфейс пользователя, который имеет простые и понятные пиктограммы, подобные, как для локатора, так и генератора, позволяет оператору легко и быстро получить доступ к любой функции приборов.

Centros™ Комплекс программных и аппаратных средств Centros™ объединяет новые и инновационные алгоритмы с отработанным программным обеспечением и высокопроизводительным процессорным ядром. Centros™ улучшает точность и повторяемость измерений и обеспечивает беспрецедентную скорость отклика при измерениях в полевых условиях.

Мощная фильтрация сигналов и анализ позволяют выполнять работу непрерывно даже в насыщенных электрическими помехами среде. eCAL™ Оригинальная методика, предназначенная для прецизионных локаторов серии RD. eCAL позволяет операторам контролировать первоначальную заводскую калибровку локатора RD7000+, что дает уверенность в том, что локатор функционирует так, как он работал при выпуске с завода-изготовителя, а также позволяет владельцу прибора напечатать сертификат аттестации, исключая необходимость возврата RD7000+ в сервисный центр.

Компас Это экранное изображение типа компаса позволяет оператору быстро и легко отслеживать искомую линию путем визуальной индикации относительного положения искомого кабеля и локатора. Показывая совмещение искомого кабеля и локатора, компас помогает увеличить точность при измерении глубины. Защита от динамической перегрузки Эта функция расширяет возможности локатора RD7000+ в зонах, где другие локаторы не работают, благодаря автоматической фильтрации больших и нежелательных сигналов – таким образом, повышая точность локации искомых труб и кабелей даже в условиях сильного электрического шума, например, вблизи высоковольтных воздушных кабелей.

Пиковый/нулевой режим Это инструмент для идентификации эффектов искажения поля из-за состояния грунта или близлежащих коммуникаций. Одновременное отображение на дисплее столбиковой диаграммы для пикового отклика и линейных стрелок для нулевого режима позволяет быстро оценить состояние локализации. Генераторы В серии из трех генераторов 'Tx' с выходной мощностью 1, 3 или 10 Вт реализована запатентованная конструкция системы, размещенная в прочном кейсе, пригодном для использования практически в любых условиях окружающей среды (степень защиты IP54). Величина выходного сигнала при прямом подключении и частота вплоть до 200 кГц при индукционной связи задаются программным путем.

Каждый из указанных генераторов выдает одинаковый ток в полном спектре частот и имеет высоковольтный режим для условий с высоким импедансом. Локатор RD7000PL+ предназначен для сферы электроэнергетики. Он с высокой степенью надежности распознает искомый кабель даже в зонах расположения магистральных кабелей сложных электрических сетей. Одной из наиболее серьезных проблем специалистов, работающих в электроэнергетике, является обнаружение и локализация труб и кабелей вблизи высоковольтного оборудования, такого как подстанции и кабелепроводы, где имеются мощные сигналы, подавляющие работу большинства локаторов.

Локатор RD7000PL+ предназначен для использования в зонах, где повышенные магнитные поля, создаваемые высоковольтным оборудованием и кабелями, могут препятствовать точной локации. Функция защиты от динамической перегрузки снижает это влияние, обеспечивая высокую точность локации даже в этих условиях. Прибор имеет как пиковый, так и нулевой режим, а также объединенный пиковый/нулевой режим, что позволяет оценивать искажения сигнала/"нуля" благодаря одновременному отображению пикового и нулевого откликов. Кроме того, он может показывать глубину в режиме Power. Это особенно удобно, если прямое подключение передатчика к силовому кабелю может быть опасным или невозможно.

Функция "Компас" помогает правильной ориентации локатора относительно искомого кабеля, обеспечивая максимальную точность измерения глубины. Функция поиска повреждений на частоте 8 кГц (8kHz Fault Find – 8KFF) – это запатентованный метод локализации повреждений оболочки кабеля с использованием А-рамки, подключенной к локатору. Стрелки на экране локатора показывают направление к месту повреждения и помогают оператору локализовать место повреждения оболочки кабеля с точностью в пределах 10 см.

Технические характеристики:

1.

• Пассивные частоты Power; Radio 2.
• Активные частоты 512 Гц; 640 Гц; 8 кГц; 33 кГц; 65 кГц 3.
• Частота зонда-генератора 33 кГц 4.
• Функции Компас; Защита от динамической перегрузки; TruDepth™; Пиковый режим; Глубина в режиме "Power"; Поиск дефектов оболочки кабелей при 8 кГц (8KFF); Нулевой режим; Пиковый / нулевой режим; Centros™; eCAL™ Состав базового комплекта трассоискателя RD7000PL+: локатор — 1шт.; генератор TX-3 — 1шт.; сумка для переноски — 1шт.; инструкция по эксплуатации на русском языке — 1шт.; штырь заземления — 1шт.; катушка с проводом для заземления — 1шт.; магнит для подключения генератора к металлическим трубам — 1шт.; комплект проводов для прямого подключения генератора зажимами типа «крокодил» — 1шт.; батареи питания для локатора и генератора — 1шт. Гарантия на прибор - 2 года.

Характеристики:

Назначение:

измерение глубины залегания трассировка 4 Объект поиска линии связи металлический трубопровод силовые кабельные линии 5 Тип оборудования трассоискатель 6 Рабочая частота (Гц) 33000 640 8000
