Описание

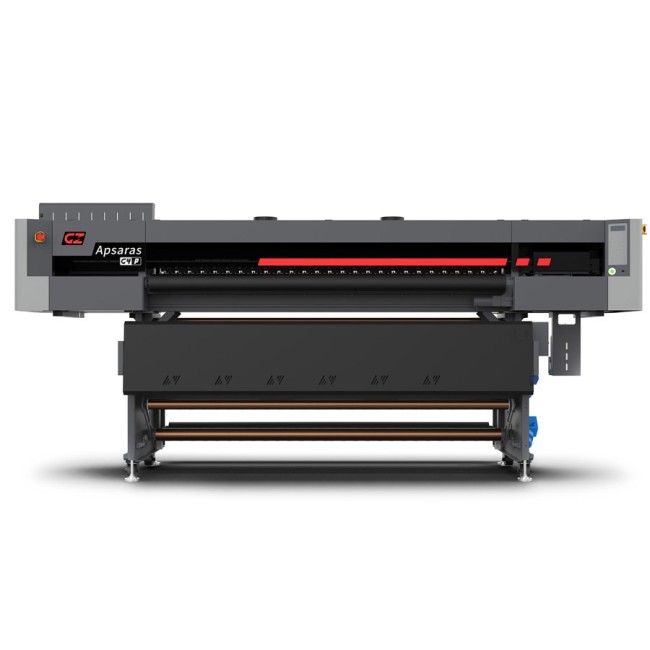

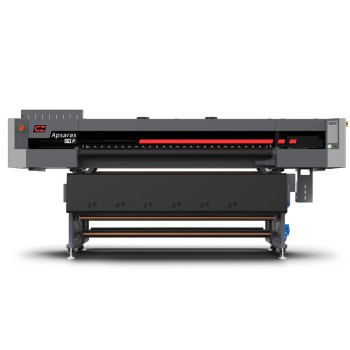

GongZheng Apsaras G4-P - новейший скоростной текстильный плоттер c рабочей областью шириной 1,9 м. Предназначен для прямой печати на натуральном и искусственном текстиле сублимационными или текстильными пигментными чернилами. Плоттер GongZheng Apsaras G4-P станет отличным решением для малых и средних предприятий текстильной промышленности, ателье и фабрик по производству спортивной и повседневной одежды, дизайнерских тканей, домашнего текстиля, промо- и спецодежды, сценических костюмов, спортивного и туристического инвентаря, театральных и студийных декораций, выставочных стендов, обивочных тканей, тканевых этикеток, игрушек, обуви и текстильных галантерейных товаров. рекламно-производственных и сувенирных компаний, в ассортимент продукции которых входят флаги, интерьерная реклама на текстиле, лайтбоксы, баннеры, мобильные стенды, POS-материалы, текстильные сувениры.
Основные особенности плоттера GongZheng Apsaras G4-P Прочный устойчивый промышленный корпус. Высококачественные комплектующие от всемирно известных производителей для работы в режиме 24/7. Высокая надежность и большой ресурс прочности всех деталей и узлов. Возможность печати на натуральном и искусственном текстиле в зависимости от выбранного типа чернил. Уникальные эффективные технические решения для стабильной печати на тонких, подвижных и растягивающихся материалах. Печатающие головки нового поколения EPSON i3200 с переменным объемом капли для плавных цветовых переходов и плотных равномерных заливок. Высокая скорость и безупречное качество печати. Система автоматической парковки и чистки печатающих головок для качественного и простого обслуживания, а также поддержки их продолжительного срока службы. Датчики препятствия для предотвращения механического повреждения печатающих головок.
Расширенная цветовая схема. Поддержка конфигурации до восьми цветов. Высокоточные современные серводвигатели. Производительные системы размотки и намотки с пневмовалами для больших рулонов с регулировкой натяжения и шнековым валом для разглаживания материала - в комплекте. Кювета для сбора излишков чернил при сквозной пробивке для предотвращения смазывания чернил при перемещении полотна, загрязнения рабочего стола и отмарывания чернил при намотке материала в рулон. Широкие прижимные ролики и прецизионная система подачи материала. Мощная ИК-сушка с интеллектуальным включением и регулировкой мощности для предотвращения отмарывания чернил в процессе печати. Интеллектуальная функция градиентной печати для подавления межпроходных погрешностей и устранения возможных недостатков печати. Чернильные емкости увеличенного объема со световой индикацией и звуковой сигнализацией об их опустошении.
Оптико-волоконная связь между материнской и печатной платами для повышения скорости и стабильности работы. Интуитивно понятная панель управления. Высокоскоростной интерфейс подключения и передачи данных. Мощное профессиональное программное обеспечение в комплекте. Продуманный промышленный дизайн для удобства обслуживания, настройки и ремонта. Печатающие головки Плоттер GongZheng Apsaras G4-P оснащен четырьмя новейшими печатающими головками EPSON i3200, расположенными в шахматном порядке, благодаря чему обеспечиваются отличные эксплуатационные характеристики плоттера. Головки EPSON i3200 имеют практически в два раза выше механическое разрешение по сравнению с головками предыдущего поколения Epson DX5, DX6 и DX7. Печатающие головки EPSON i3200 имеют четыре независимых канала подачи чернил, поэтому одну печатающую головку можно использовать на четыре цвета.
Также увеличена эффективная ширина прохода с 25.4 до 33.8 мм. Эти характеристики позволили значительно улучшить детализацию отпечатков и повысить скорость печати, что, наряду с их доступной ценой, стало залогом широкой популярности печатающих головок EPSON i3200. Плоттер Apsaras G4-P станет отличной, очень выгодной альтернативой более дорогим решениям на печатающих головках Kyocera и Panasonic, ведь при намного меньших начальных инвестициях пользователь получает не уступающее по качеству и скорости оборудование, при этом эксплуатационные расходы будут на порядок ниже.
Характеристики печатающей головки Epson i3200-A1 Технология PrecisionCore MicroTFP Тип чернил Водные Разрешение 300 npi/1 ряд; 600 npi/2 ряда Конфигурация CMYK Общее количество дюз 3200 Количество рядов 8 Эффективная ширина печати 33,8 мм Объем формируемой капли 3,8-9,4 пл при 21,6 кГц Переменная капля 4 градации Вязкость чернил 3-4 МПа · с Габариты (Ш х Г х В) 69,1 х 59,4 х 35,6 мм Масса 82 г Конструкция плоттера GongZheng Apsaras G4-P Прочный и надежный корпус плоттера спроектирован с учетом высоких требования к стабильности печати, благодаря чему удается избежать паразитных вибраций при перемещении каретки на высокой скорости. Корпус имеет все необходимые ребра жесткости, стенки станины выполнены из металла толщиной 8 мм, массивные опорные ножки отличаются особой устойчивостью и надежностью, что в комплексе позволяет полностью исключить любые колебания плоттера в процессе работы.
В основе этого плоттера лежат проверенные временем лучшие электронные и механические комплектующие от всемирно известных производителей. В плоттере используются линейные направляющие и LM-блоки от компании Hiwin (Тайвань), сервомоторы от Leadshine (Тайвань), подшипники NSK (Япония), гибкие кабель-каналы Igus (Германия), что обеспечивает высокие эксплуатационные характеристики, отказоустойчивость, долгий срок работы и позволяет его использовать в режиме 24/7. Технические решения для печати на деликатных и эластичных тканях Для максимально надежной защиты краев текстиля ширина прижимных пластин была увеличена в два раза. На задней поверхности пластин в верхней и нижней их части наклеены тефлоновые накладки толщиной 1 мм, исключающие контакт пластин с тканью, который может провоцировать деформации полотна и неправильную его подачу.
За стабильную транспортировку материала отвечают широкие прорезиненные ролики, установленные по всей ширине рабочего стола с небольшим зазором (добавлены промежуточные ролики) и обеспечивающие подачу материала, разглаженного наилучшим образом. Это уникальное решение компании GongZheng, которое трудно встретить у конкурентов. Поднятие и опускание роликов осуществляется электроприводом при помощи выключателей, удобно расположенных с передней и задней стороны плоттера. Каждый ролик может быть поднят/опущен по отдельности. Эта функция позволяет с особой гибкостью подходить к настройкам транспортировки материалов и предотвращать их деформацию в процессе перемещения в зоне печати. Подобное уникальное решение не реализовано ни у одного конкурента GongZheng. Сила прижима каждого ролика регулируется.
Прорезиненный вал демпферной зоны, вращающийся с постоянной скоростью, был заменен на фрезерованный активный с контроллером, позволяющим регулировать скорость вращения для перемещения легких и тянущихся материалов без рывков и избыточного натяжения, что раньше представляло проблему при использовании кулирки и подобных тканей, которые имели склонность к сборке полотна к центру. Гладкость основной поверхности вала и тонкая качественная фрезеровка исключают появление на ткани зацепов и затяжек. Промышленная система размотки и намотки Производительная система размотки/намотки подходит для больших рулонов диаметром до 300 мм и массой до 200 кг. Эта система оборудована задним шнековым валом с электроприводом. Увеличенное количество витков шнека и плавная регулировка скорости с помощью контроллера позволяют максимально качественно разгладить материал перед его подачей в зону печати.

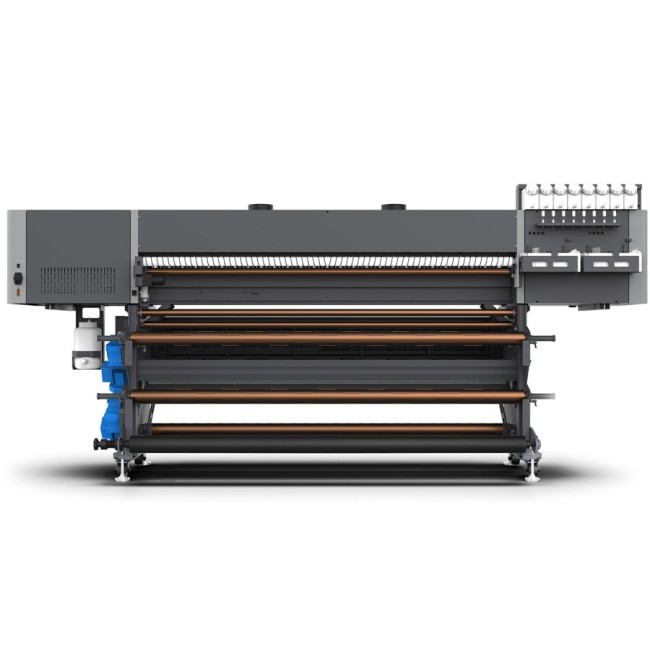

Для установки и фиксации носителя валы подачи и подмотки снабжены пневматической системой зажима. Компрессор для накачки валов приобретается отдельно. Моторы пневматических валов установлены с внешней стороны станины, что предотвращает их перегрев и высыхание внутренней смазки под воздействием тепла ИК-сушки. Для регулировки натяжения в системах размотки и подмотки предусмотрены противовесы, которые дополнительно обеспечивают равномерную транспортировку текстиля без стремления полотна к центру. Количество грузиков подбирается в соответствии с характеристиками материала – чем больше противовес, тем меньше нагрузка на ткань. Таким образом материал стабилизируется как на входе, так и на выходе.
Нижний разглаживающий вал системы подмотки, который в предыдущей версии плоттера имел резиновое покрытие, теперь снабжен 12-тью вспомогательными гибкими резиновыми направляющими, которые способствуют расправлению материала от центра к краям. Сила разглаживания регулируется. Всю систему подачи/подмотки достаточно однажды настроить на самый сложный растягивающийся материал, для всех других тканей «экстремальные» настройки подойдут априори. Интеллектуальная система сушки Чтобы чернила успевали высыхать на высоких скоростях печати и не отмарывались при намотке, плоттер оснащен мощной навесной ИК-сушкой с регулировкой мощности излучения. Включение и выключение блока сушки происходит синхронно с началом и окончанием печати, благодаря чему обеспечивается значительная экономия электроэнергии.
Удобство использования Для качественного и беспроблемного обслуживания плоттер снабжен системой автоматической парковки и многоступенчатой очистки печатающих головок. Чтобы запустить процесс чистки достаточно нажать всего одну кнопку. Поднятие и опускание роликов осуществляется электроприводом при помощи выключателей, расположенных с передней и задней стороны плоттера. С правой стороны плоттера установлена интуитивно понятная панель управления с LCD экраном, на которую вынесены основные функциональные клавиши, такие как: меню, пауза, тест, чистка, начало печати и т. п. Точность печати Стабильную подачу материала в зону печати обеспечивают широкие прорезиненные ролики и прецизионный основной вал. Новейшие серводвигатели Leadshine (Тайвань) и линейные направляющие HIWIN (Тайвань) обеспечивают плавное и бесшумное перемещение каретки.
За качество печати и позиционирования отвечает оптический энкодер высокого разрешения. Системы безопасности Для защиты печатающих головок от столкновения с носителем в плоттере установлена система Anti-Crush, представляющая собой контактные шторки с датчиками препятствия, расположенными по бокам каретки. Если некорректно выставлена высота каретки над материалом или же на носителе есть неровности, возвышающиеся над основной поверхностью, то при печати произойдет контакт датчиков с материалом и каретка безопасно остановится. После устранения причины остановки печать может быть продолжена. Также для предотвращения нештатных ситуаций с двух сторон плоттера установлены кнопки экстренной остановки печати.
Интеллектуальный режим наложения проходов Для плоттера GongZheng Apsaras G4-P предусмотрен широкий набор режимов печати с разным разрешением и количеством проходов, обеспечивающих максимальную гибкость производства и удовлетворяющих любые потребности пользователей. Доступны также различные варианты интеллектуальной печати проходов, каждый из которых имеет гибкие настройки. Функция градиентной печати позволяет эффективно компенсировать межпроходное полошение и устранить возможные недостатки печати. Работа в режиме Variable Dot совместно с функцией контроля размера и формы капли обеспечивают высокую четкость и детализацию изображения, качественную и плавную проработку цветовых переходов и полутонов, а также плотную и равномерную плашечную заливку. Передача сигналов Эффективная и стабильная работа на плоттере обеспечивается современной помехозащищенной электроникой.
Передача сигналов внутри плоттера от материнской платы до платы управления головками идет через скоростной и помехоустойчивый оптоволоконный канал связи. Подключение плоттера к персональному компьютеру осуществляется через высокоскоростное LAN-соединение. Система подачи чернил Для заливки чернил в плоттере установлена система непрерывной подачи чернил с восемью вместительными канистрами со звуковой и световой сигнализацией их опустошения. СНПЧ поддерживает восемь независимых цветовых каналов, имеет открытую архитектуру, не требует чипов и позволяет заливать различные виды чернил. Промежуточные фильтры между заливными канистрами и картриджами обеспечивают дополнительную очистку чернил. Для стабильной подачи чернил высота установки промежуточных картриджей регулируется, уровень чернил в них отслеживается поплавками.
Также в СНПЧ предусмотрена система дегазации чернил, обеспечивающая неизменную работоспособность головок (т. к. в них не попадают воздушные пузырьки) и продление срока их службы. Промышленный растровый процессор Плоттер GongZheng Apsaras G4-P поставляется с одним из лучших, в буквальном смысле эталонным в текстильной отрасли РИПом neoStampa. Это мощное профессиональное программное обеспечение предназначено для подготовки и растрирования различных файлов. Оно является одним из самых продвинутых в цифровой текстильной печати средством для работы с изображениями и цветом.
РИП отличается высокой скоростью обработки файлов, имеет интуитивно понятный интерфейс и широкий набор полезных функций, таких как: управление очередью заданий, фрагментирование, работа с раппортами, масштабирование, копирование, поворот, зеркальное отображение, гибкая настройка цвета, построение и подключение цветовых профилей, калькулятор затрат, быстрый предварительный просмотр, а также отображение всей информации о выполняемых заданиях. РИП поддерживает различные цветовые схемы, в том числе восьмицветную конфигурацию (например, CMYK совместно с лайт-оттенками, дополнительными цветами, такими как оранжевый, голубой, красный, зеленый или флуоресцентными чернилами. Программное обеспечение устанавливается на стандартный персональный компьютер под управлением операционной систем ы семейства Windows.
