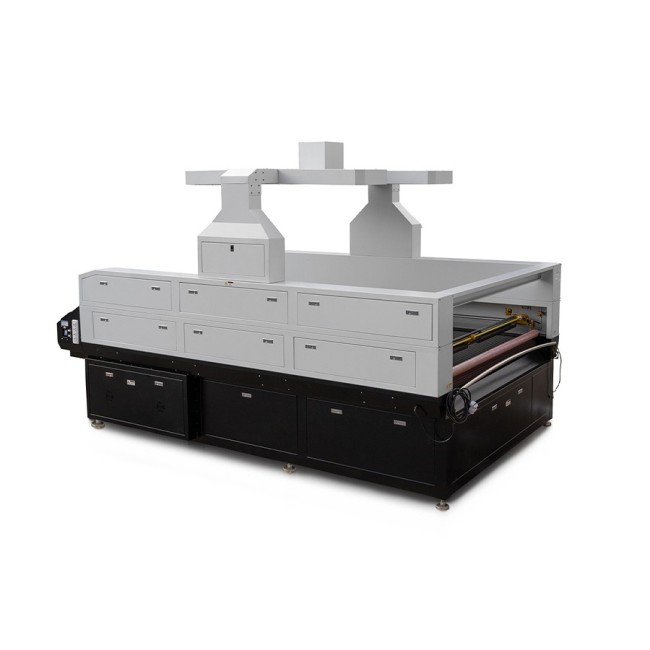

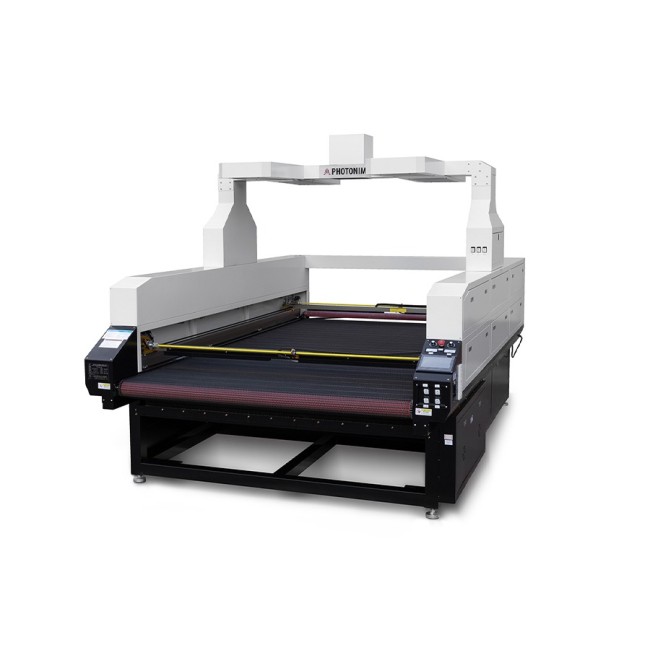

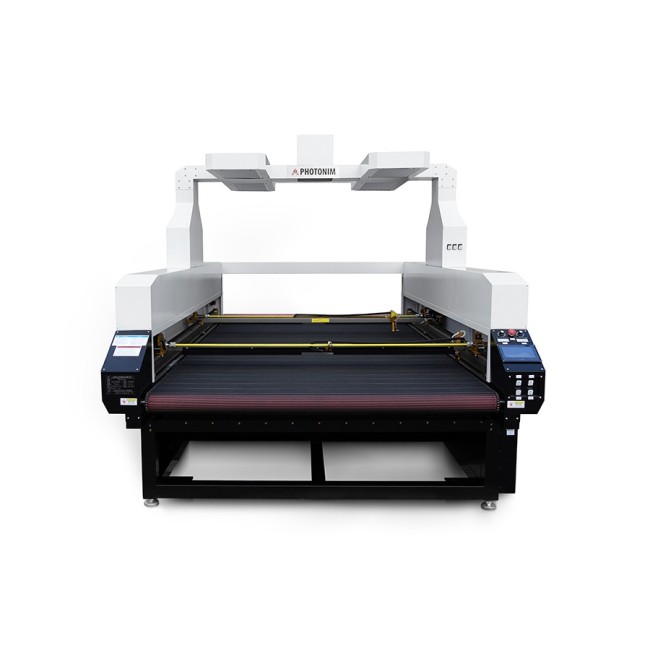

Лазерный гравировальный станок Photonim 1822 Scan Pro

Описание

Особенности лазерного раскройщика Photonim P1822 Scan Pro: Высокая скорость резки и гравировки. Прочный корпус из качественного металла и высококачественные комплектующие от известных производителей для работы в режиме 24/7. Конвейерный рабочий стол. Система автоматической размотки рулонных материалов. Высокоточные микрошаговые двигатели. Два независимых рабочих портала. Лазерный указатель начала работы и зоны обработки. Промышленные лазерные излучатели с катализатором длительного срока службы. Промышленная система охлаждения с фреоновым чиллером JL-5200 в комплекте. CCD-камера высокого разрешения для распознавания контуров резки. Профессиональная система управления Trocen TL5269 с мощным DSP-процессором, цветным TFT-дисплеем с диагональю 7’’ и русифицированным интерфейсом. Профессиональное программное обеспечение Vision в комплекте. Внутренняя память для хранения файлов.

Работа с USB-накопителями. Высокоскоростные интерфейсы подключения и передачи данных USB и LAN. Кнопка экстренной остановки станка для предотвращения нештатных ситуаций. Удобство обслуживания. Высочайшая надежность. Уникальный комплект поставки. Области применения Photonim P1822 Scan Pro: Раскрой и декорирование (перфорация) одежды Домашний текстиль Кожевенное и обувное производство Галантерейная продукция (в том числе сумки и чемоданы) Игрушки и сувениры Туристический инвентарь (рюкзаки, палатки) Чехлы автокресел, подушки безопасности Наружная/интерьерная реклама Призы и памятные награды Конструкция Лазерный станок Photonim P1822 Scan Pro создавался для промышленного применения в условиях высоких производственных нагрузок. Качественные комплектующие от известных производителей и прочный корпус позволяют использовать это оборудование в режиме 24/7.

Станок оборудован сетчатым конвейерным столом для автоматического перемещения материалов большой длины и системой автоматической подачи рулонных материалов. Лазерный указатель на каретке позволяет точно определить начальную точку работы и оценить зону обработки на материале. Эффективная и скоростная резка обеспечивается двумя независимыми порталами, работающими асинхронно. За точность перемещения порталов и кареток отвечают комбинированные двойные направляющие, а также микрошаговые двигатели и драйверы от компаний Just Motion Control Electromechanics (JMC). Для удобства обслуживания и настройки предусмотрены открывающиеся дверцы и лючки, облегчающие доступ к узлам и блокам станков. Кнопка экстренной остановки на корпусе предназначена для предотвращения чрезвычайных ситуаций.

Станки оснащены системой автоматической контурной резки на основе CCD-камеры, что позволяет производить раскрой материала с нанесенным на него изображением, резку шевронов, логотипов и т. п. Оптические элементы лазерного тракта обеспечивают высокую стабильность выходного излучения лазерного луча и превосходную точность его фокусировки. Система управления и программное обеспечение Модель Photonim P1822 Scan Pro оснащена системой управления TL5269 от компании Trocen. Благодаря яркому жидкокристаллическому дисплею диагональю 7 дюймов с сенсорным управлением загрузка файла и установка рабочих настроек производятся исключительно быстро. При этом оператор может осуществлять предварительный просмотр и отслеживать все важные параметры, такие как рабочая скорость и мощность, размер загруженного файла, время выполнения задания и т.

Настройки можно менять непосредственно в процессе выполнения операций. Система Trocen TL5269 поддерживает работу с несколькими лазерными головками и излучателями, возможна синхронная и асинхронная обработка материала. Особенности системы управления Trocen TL5269: Очень простой и интуитивно понятный русифицированный интерфейс управления, сенсорный жидкокристаллический TFT-экран. Легкая настройка параметров обработки. Поддержка асинхронной работы с двумя независимыми порталами. Поддержка до 3 головок для синхронной работы. Работа с камерами для резки по существующему контуру. Возможность резки незамкнутых контуров. Для обеспечения высокой скорости и стабильности обработки используется новейший высокоскоростной 32-битный DSP-контроллер. Возможность предварительного просмотра файлов, в том числе в автономном режиме на U-диске.

Отображение в реальном времени траектории движения лазерной головки, основных параметров файла и времени исполнения задания. Сохранение рабочих параметров и настроек, их загрузка в станок, в том числе и в дистанционном режиме. Развязка входных и выходных сигналов при помощи оптопар для стабильности работы и защиты от помех. Поддержка работы с USB флеш-накопителями для чтения и записи файлов. Поддержка высокоскоростных интерфейсов передачи данных USB и LAN, что позволяет выбрать оптимальный и более удобный вариант. Возможность задания параметров режима позиционирования и режима возврата в начальную точку. Переключение из автоматического в ручной режим управления и обратно с помощью одной кнопки. После непредвиденной остановки рабочего процесса резка может быть продолжена путем нажатия одной клавиши. Поддержка функции автоматической конвейерной подачи материала.

Поддержка функции резки на большой площади. Наличие интеллектуальной системы самодиагностики. Совместимость с различными форматами файлов: G-code, AI, SVG, PDF, DXF, PLT, DST, DSB, UD5, BMP, JIF, JPG, PNG и т. Совместимость с популярными программными пакетами, такими как LaserCAD и Lightburn. Плагины для работы с CorelDRAW, AutoCAD, Adobe Illustrator. В комплекте с лазерным раскройщиком Photonim P1822 Scan Pro поставляется промышленное программное обеспечение Vision, которое обеспечивает высококачественную обработку файлов, а также удобное и интуитивно понятное управление. Это ПО состоит из четырех основных модулей: модуль распознавания изображений, САПР, модуль управления лазерным станком и модуль обработки файлов.

Система автоматической контурной резки отпечатанных на материале изображений Лазерный раскройщик оснащен CCD-камерой высокого разрешения японского производства с матрицей в 24 млн пикселей. Это позволяет в автоматическом режиме с высочайшей точностью осуществлять резку изображений по предварительно нанесенному на материал контуру. Лазерные излучатели и система их охлаждения Лазерные раскройщики Photonim P1822 Scan Pro в стандартной комплектации оснащены двумя лазерными CO2-трубками мощностью 150 Вт. Излучатели изготавливаются с использованием самых передовых технологических процессов и высококачественных комплектующих, благодаря чему они имеют стабильные параметры излучения, правильную форму лазерного пятна и компактные размеры. Нанесенный на газоразрядную трубку катализатор значительно продлевает срок ее службы — до 10 000 часов.

Охлаждение излучателей осуществляется промышленным фреоновым чиллером JL-5200, который включен в стандартный комплект станков. Данный чиллер способен работать с лазерными трубками большой мощности. Интеллектуальная система управления и контроля позволяет с высокой точностью в автоматическом режиме отслеживать температуру охлаждающей жидкости. Чиллер JL-5200 оборудован различными датчиками для предотвращения повреждения лазерных трубок.

Комплект поставки станка Photonim P1822 Scan Pro: Лазерный станок c системой управления Trocen TL5269 Конвейерный рабочий стол Система автоматической подачи рулонных материалов Система сканирования изображений и контурной резки с CCD-камерой Два независимых портала Лазерные указатели Два высококачественных лазерных излучателя 150 Вт Мощный воздушный компрессор системы пламегашения и очистки фокусирующей линзы Промышленный фреоновый чиллер JL-5200 системы охлаждения лазерных трубок Мощная вытяжка для удаления продуктов горения из рабочей зоны USB флеш-накопитель с промышленным программным обеспечением Vision Кабели подключения Инструмент для сборки Инструкция Габаритные размеры и установка лазерного гравировального станка Photonim P1822 Scan Pro
