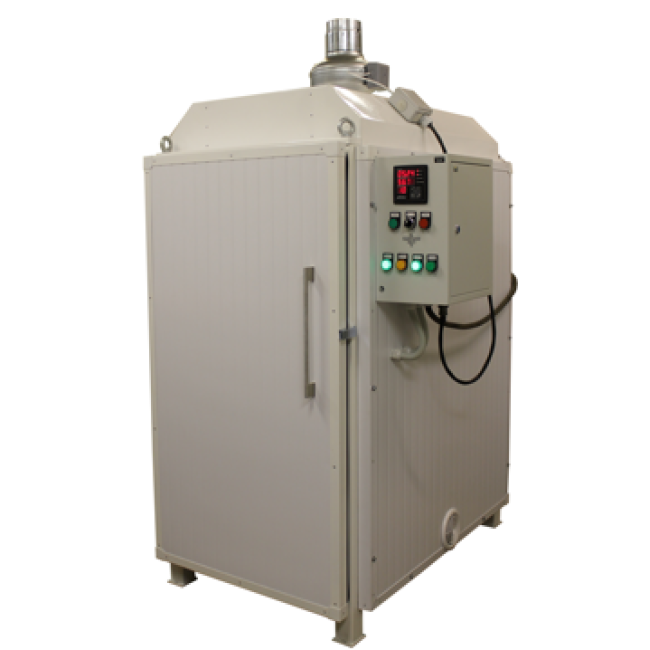

Конвекционный сушильный шкаф Вихрь-СД-4

Описание

Конвекционный сушильный шкаф «Вихрь-СД-4» предназначен для качественной сушки и вяления толстомерных, тугосохнущих продуктов любого размера по длине в пределах вертикального габарита шкафа, а именно: филе из мяса и рыбы, целиковых тушек птицы, рыбы и других животных, оленьих пантов, целиковых мясных субпродуктов, целиковых морепродуктов (животного и растительного происхождения), целиковых овощей, фруктов, кореньев (в том числе лекарственных) и других продуктов и изделий, подлежащих продолжительной сушке на переменных режимах при малых температурах и контроле влажности среды.

Принцип действия шкафа

Конструктивной особенностью сушильного шкафа является единый внутренний объём, в котором продукт может быть развешен на вешалах в один, два или три яруса при помощи шампуров или крючков. Также, благодаря системе направляющих, продукт может быть выложен на сетчатые противни имеющие высоту бортика 10, 20, 30 или 50 мм. Шкаф имеет двухстороннюю загрузку.

Внутри герметичного корпуса электрошкафа в боковых секциях-каналах расположены трубчатые электронагреватели (ТЭНы), которые имеют покрытие из функциональной керамики, генерирующее ИК (инфракрасное) излучение, определённого диапазона длин волн.

Боковые стенки, дно и двери шкафа теплоизолированы, что позволяет существенно снизить энергозатраты при сушке.

Для предприятий с повышенными требованиями по чистоте входящего в сушильный шкаф воздуха возможна комплектация шкафа фильтрами класса очистки по ГОСТ Р 51251-99 от G3 (грубая очистка – пух и пыльца растений, пыль, споры, сажа, текстильные волокна и т.п. до F9 (тонкая очистка - аэрозоли и мелкая атмосферная пыль).

Система управления

Сушильный шкаф оснащен программируемой системой управления, осуществляющей измерение и регулирование по трём параметрам: температура, влажность и время. Система управления, по шагам заданной программы, регулирует температуру и влажность внутренней среды, управляя нагревательными элементами, вытяжными системами и электро или механическими заслонками-клапанами.

Система управления шкафа обеспечивает автоматическое поддержание температуры и влажности среды внутри сушильной камеры шкафа. Система управления в процессе работы измеряет температуру и влажность среды в сушильной камере шкафа: управляет нагревательными элементами, для поддержания заданной температуры; управляет вытяжным вентилятором и механическими автоматическими клапанами всасывания и выброса воздуха– для поддержания заданных значений влажности и циркуляционными вентиляторами – для создания равномерного теплового баланса внутри сушильной камеры шкафа.

Для создания равномерного теплового и влажностного баланса внутри шкафа, он оснащен вентиляторами, обеспечивающими принудительную циркуляцию воздушной среды. Циркуляционные вентиляторы работают в переменном режиме (по производительности и по давлению), создают вихревые течения во внутреннем объёме шкафа, что обеспечивает равномерный всесторонний обдув продукта и исключает образование застойных зон

Экономичность энергопотребления шкафа обеспечивается автоматическим снижением мощности нагрева по мере уменьшения влажности продукта.

Сушильный шкаф «Вихрь-СД-4» имеет оригинальную систему вихревой продувки каждого яруса с продуктом возвратным воздухом, имеющим тепловой потенциал, что обеспечивает экономию электроэнергии, значительно снижает тепловые потери и повышает КПД сушильного процесса в целом. Работа системы управления осуществляется по программе, которую устанавливает технолог сушильного цеха на пульте управления сушильного шкафа для каждой группы продуктов. Программа может состоять из 49 шагов: на каждом шаге задается время, температура и влажность среды внутри сушильной камеры шкафа.

Требования к помещению

Помещения для работы шкафа должны быть оборудованы приточно-вытяжной вентиляцией производительностью не менее 300 м3/час на один шкаф или вытяжная система может быть выведена за пределы помещения с длиной воздуховода не более 4 м. Условия эксплуатации установки: температура окружающей среды, С0 - +10 - +18 относительная влажность, % не более 70.

Пример загрузки продукта в шкаф (данные по рыбе камбала)
Масса продукта - рыбы (в зависимости от вида рыбы и развески на вешелах) на одну загрузку: при длине рыбы до 300 мм и весе 0,3 кг на один шампур помещается 7-10 штук. Для расчетов принимаем 7 штук.
На каждом вешале семь шампуров. Итого на одно вешело с 7-ю шампурами помещается 49 штук. Рыбу длиной до 300 мм можно разместить в шкафу создав по четыре яруса с каждой загрузочной стороны шкафа. Итого в шкаф помещается восемь вешелов (по четыре вешела с каждой стороны шкафа).
Общее количество рыбы в шкафу – 392 шт. При среднем весе 0,3 кг общий средний вес загрузки – до 120 кг рыбы. При размещении по 10 шт рыбы на одно вешало общая загрузка шкафа будет 168 кг.
Длительность цикла сушки ­­- зависит от вида рыбы, подготовки (засола), технологии, а также от параметров поступающего в шкаф воздуха – температуры и влажности.
